Пятиэтажный открытый паркинг с эксплуатируемой кровлей - концепция типового проекта
ЦЕЛЬ КОНЦЕПЦИИ
Реализация здания наземного паркинга в стальном каркасе, с определением преимуществ, ориентировочной стоимости и сроков строительства предложенного решения.
ОБЩИЕ СВЕДЕНИЯ
Местонахождение объекта - г. Киев
Класс последствий - СС2
Площадь застройки - 3080 м2
Общая площадь паркинга - 18480 м2
Количество мест парковки - 663 пм
Количество этажей - 5
Кровля - эксплуатируемая
Размеры в плане - 35х88 м
Перекрытие одной части здания смещено по высоте на половину высоты этажа. Перекрытия сочетаются рампами.
Высота этажа до низа конструкций перекрытия - 2,66-2,76 м
Общий вид паркинга
План первого этажа паркинга
План типового этажа паркінга
Преимущества предлагаемого решения в стальном каркасе:
1. Конкурента цена по сравнению с железобетонным каркасом:
замена фундаментной железобетонной плиты на столбчатые фундаменты и малый вес каркаса (ориентировочно на 40% по сравнению с железобетонным) сокращает затраты на устройство фундаментов;
при применении стального каркаса нет необходимости устройства деформационного шва, что позволяет уменьшить затраты на дополнительный ряд колонн в поперечном направлении;
2. Улучшение функциональных возможности паркинга - стальные колонны сечением от 260х200мм до 300х360 предоставляют ряд преимуществ:
удобство паркоместа;
снижение аварийности авто;
увеличение скорости движения авто по паркингу;
повышение безопасности передвижения пеших водителей и пассажиров.
3. Скорость строительства:
малый вес каркаса (ориентировочно на 40% по сравнению с железобетонным) сокращает сроки на устройство фундаментов;
высокая технологичность и точность металлоконструкций, легкость монтажа;
строительство может происходить в зимнее время без дополнительных ограничений.
КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Принятая конструктивная схема несущего каркаса - рамно-связевая.

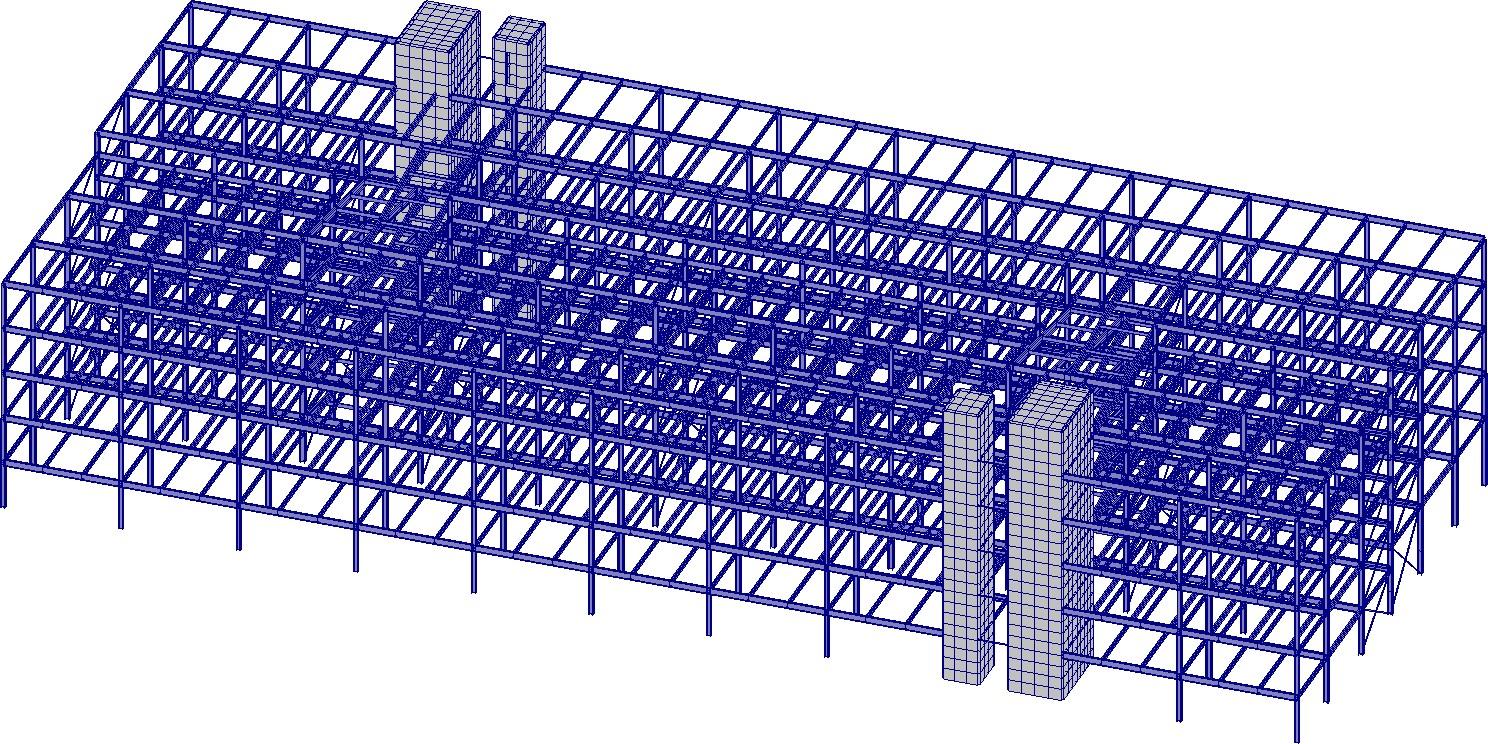

1. Расчетная схема каркаса
Типовый фрагмент стального каркаса
Рампа в стальном каркасе
2. Колонны (сварные двутавры - С245 и С355) имеют шарнирное соединение с фундаментами.
3. Плита перекрытия общей толщиной 140мм, профилированный лист (в качестве несъемной опалубки) высотой 60мм и толщиной 0,8 принято по неразрезной схеме:
4. Главные и второстепенные балки перекрытия выполнены из сварных и прокатных двутавров (С245, С355), шаг второстепенных балок 2,67 м.
5. Пространственная жесткость здания обеспечивается рамным узлами в продольном направлении, системой вертикальных и горизонтальных связей и диском образуется монолитным железобетонным перекрытием.
6. Лестничные клетки выполнены из монолитного железобетона с примыканием элементов стального каркаса через закладные.
7. Внешнее ограждение паркинга - металлическое решетчатое:
Для снижения веса и стоимости каркаса использованы следующие оптимизационные решения:
- Применение сталей повышенной прочности (С355)
- Применение оптимизированных сварных сечений;
- Применение отечественных проката и профилей.
Сбор нагрузки
|
№ п/п |
Название нагрузки |
Толщина t, мм |
Плотность ρ, кг/м³ |
Характеристическое значение q, кг/м² | 1 ГГС | |
Коефициент надежности за граничними нагрузками ɣfm | Граничное расчетное значение q, кг/м² | |||||
1 | Постоянная нагрузка, в т.ч. |
|
| 465,0 |
| 547,0 |
1.1 | Бетон з топинговым покрытием (60-100мм) | 100 | 1800 | 180 | 1,3 | 234 |
1.2 | Ж/Б плита перекрытия h=140мм (полная высота-с профлистом) | 110 | 2500 | 275 | 1,1 | 302,5 |
1.3 | Профлист Н60-0,8 |
|
| 10 | 1,05 | 10,5 |
2 | Переменным длительные, в т.ч. |
|
| 380,0 |
| 494,0 |
2.1 | Полезная нагрузка |
|
| 350 | 1,3 | 455 |
2.2 | Коммуникации |
|
| 30 | 1,3 | 39 |
3 | Переменные краткосрочные нагрузки |
|
|
|
|
|
3.1 | Снежное |
|
| 163,1 | 1 | 163 |
3.2 | Ветровое |
|
| 40,8 | 1 | 40,8 |
ПРОТИВОПОЖАРНАЯ И АНТИКОРРОЗИОННАЯ ЗАЩИТА КОНСТРУКЦИЙ
Табл. 6 ДБН В.2.3-15: 2007 изменение №2 для открытого неземного паркинга до 5-ти уровней и площадью этажа до 2600м2 присваивается степень огнестойкости здания Ша. Также допускается увеличивать площадь пожарного отсека наземных открытых гаражей до 5 этажей с условной высотой не выше 26,5 м при следующих условиях:
- обеспечение доступа к противопожарному отсеку пожарно-спасательным подразделениям через внешние проемы, расположенные в двух противоположных фасадах здания - 15%;
- обеспечение доступа к противопожарному отсеку пожарно-спасательным подразделениям через внешние проемы, расположенные не менее чем в трех фасадах здания - на 25%
В данном случае паркинг относится к степени огнестойкости IIIa, для которой огнезащита основных стальных конструкций каркаса не нужен:
колонны - R15 М0;
элементы перекрытия - REI15 М0;
элементы покрытия - R15 М0.
Конструкции лестничных клеток для паркингов открытого типа, независимо от степени огнестойкости, должны иметь предел огнестойкости и предел распространения огня, соответствует лестничным клеткам сооружений II степени огнестойкости:
лестничные площадки, косоуры, ступени, балки и марши лестничных клеток - R60 M0.
Антикоррозийная защита конструкций здания регламентируется ГОСТ В.2.6-193: 2013 «Защита металлических конструкций от коррозии. Требования к проектированию ».
Профнастил перекрытия поставляется оцинкованным.
Укрупненные показатели *
Расходы и стоимость материалов и трудоемкость на возведение стального каркаса и
устройство монолитного железобетонного перекрытия:
№ | Вид работ | Единица виміру | Кількість1 | Стоимость** с НДС, грн | |
за единицу | всего | ||||
1 | Проектные работы |
|
| ||
1.1 | Проект разделов КМ стадии П | т | 625 | ||
1.2 | Проект раздела КМ стадии Р та КМД | т | 625 | ||
2 | Стальные конструкции каркаса |
|
| ||
2.1 | Стальной прокат2 | т | 656 | ||
2.2 | Изготовления металлоконструкций | т | 625 | ||
2.3 | Метизы | т | 6 | ||
2.4 | Доставка металлоконструкций | т | 625 | ||
2.5 | Монтаж металлоконструкций | т | 625 | ||
3 | Перекрытие |
|
| ||
3.1 | Профлист (Н60, t=0,8мм), оцинк. | м2 | 16 400 | ||
3.2 | Монтаж профлиста с комплектующими | м2 | 16 400 | ||
3.3 | Бетон С20/25 | м3 | 1 735 | ||
3.4 | Арматура | т | 142 | ||
3.5 | Бетонные работы | м3 | 1 735 | ||
Сроки выполнения работ (стальные конструкции каркаса):
Вид работ | Количество, месяцев | 1 | 2 | 3 | 4 | 5 | 6 |
Разработка проекта КМ стадии П | 1 | ||||||
Разработка проекту КМ стадии Р и КМД | 3 | --------------- | |||||
Изготовление металлоконструкций | 3 | --------------- | |||||
Монтаж металлоконструкций | 3 | --------------- | |||||
Всего: | 6 | ||||||
* Усредненные показатели требуют уточнения с учетом проведения тендерных процедур.
** При разработке концепции предоставляется актуальная ориентировочная стоимость материалов и работ
1 Металлоемкость конструкций указана без учета расходов на второстепенные конструкции: ограждения, рамки под оборудование и тому подобное.
2 Затраты стального проката указаны с учетом технологических отходов, ориентировочно составляет 5%;
3 Сроки реализации объекта не включают время на прохождение экспертизы и нуждаются в уточнении учитывая весь комплекс выполнения проектных и строительно-монтажных работ.
