Будівля свинокомплексу - Концепція проєкту
МЕТА КОНЦЕПЦІЇ
Реалізація будівлі свинарника в сталевому каркасі, з визначенням переваг
1. ЗАГАЛЬНІ ВІДОМОСТІ ТА ВИХІДНІ ДАНІ
- Площа будівлі – 1764 м2
- Клас відповідальності будівлі – СС2
- Термін експлуатації об’єкту - 50 років
- Ступінь вогнестійкості – V (вогнезахист не потрібен)

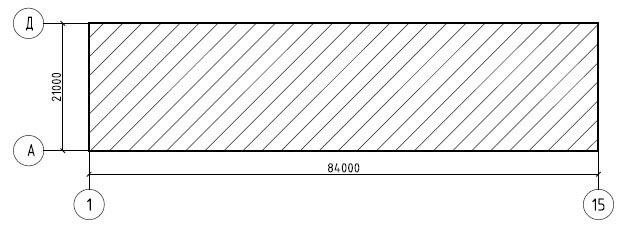

Загальна схема будівлі
2. ПЕРЕВАГИ ЗАПРОПОНОВАНОГО РІШЕННЯ В СТАЛЕВОМУ КАРКАСІ:
- Повна відповідність архітектурно-планувальним рішенням. Застосування металоконструкцій дає можливість реалізувати будівлю відповідно до вимог замовника.
- Швидкість будівництва - мала вага каркасу (орієнтовно менше на 40% у порівнянні з залізобетонним каркасом), висока технологічність та точність металоконструкцій. Будівництво може відбуватися в тому числі в зимовий час без додаткових обмежень.
- Екологічність - можливість повторного використання металоконструкцій в майбутньому дає можливість компанії замовнику бути на передовій екологічних ініціатив.
3. КОНСТРУКТИВНІ РІШЕННЯ
Розглядається два варіанти конструктивної схеми:
ВАРІАНТ 1: Рама прольотом 21 м
ВАРІАНТ 2: Колони та ферми покриття прольотом 21 м
- Прийнята конструктивна схема несучого каркасу – рамно-в‘язева
- Просторова жорсткість будівлі забезпечується рамним вузлами та системою в’язей
ВАРІАНТ 1:
- Колони - зварні двотаври зі сталі С245 (габаритами 280х360 мм)
- Ригелі - зварні двотаври зі сталі С245 (габаритами від 240х280 мм до 240х450 мм)
- Ригелі мають жорстке з’єднання з колонами
ВАРІАНТ 2:
- Колони - зварні двотаври зі сталі С245 (габаритами 240х300 мм)
- Ферми – трикутні із профільних труб прямокутного та квадратного перерізів
- Ферми мають шарнірне з’єднання з колонами
Збір навантажень
№ п/п |
Назва навантаження |
Приведена товщина t, мм |
Щільність ρ, кг/м3 |
Характеристичне значення q, кг/м2 |
Коефіцієнт надійності за граничним навантаженням ɣfm |
Граничне розрахункове значення q, кг/м2 |
Покрівля: |
||||||
1 |
Постійне навантаження, в т.ч. |
|
|
25 |
|
30 |
1.1 |
Седвіч-панель |
|
|
25 |
1,2 |
30 |
2 |
Змінні тривалі, в т.ч. |
|
|
50 |
|
65 |
2.1 |
Обладнання та комунікації |
|
|
50 |
1,3 |
65 |
Змінні короткочасні навантаження |
||||||
1 |
Снігове (Київська область) |
|
|
163 |
1 |
163 |
2 |
Вітрове (Київська область) |
|
|
41 |
1 |
41 |

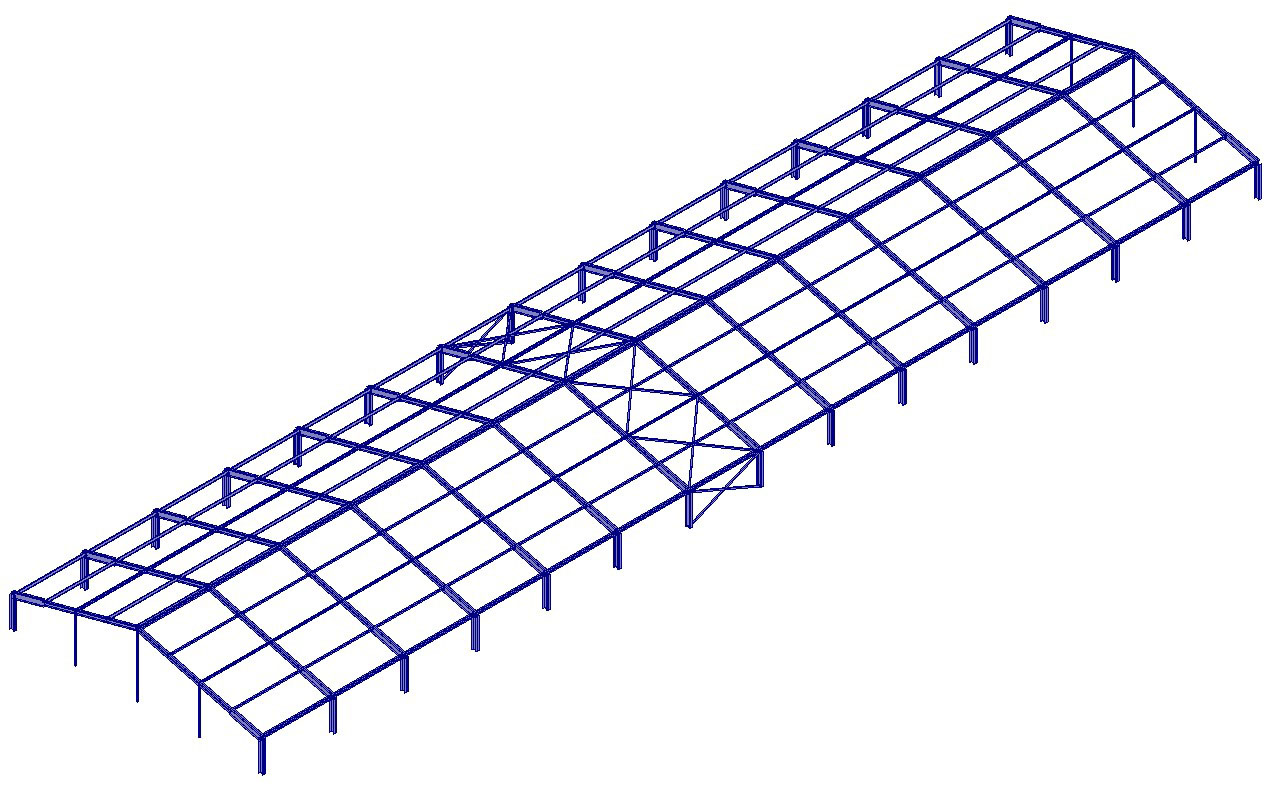

Загальна розрахункова схема каркасу
4.УКРУПНЕНІ ПОКАЗНИКИ*
Економічні показники
ВАРІАНТ 1-Рами |
ВАРІАНТ 2-Ферми |
|||||||
№ |
Вид робіт |
Одиниця виміру |
К-ть1 |
Вартість з ПДВ, грн |
К-ть1 |
Вартість з ПДВ, грн |
||
за одиницю |
всього |
за одиницю |
всього |
|||||
1 |
Проєктні роботи |
|||||||
1.1 |
Проєкт розділу КМ стадії П |
т |
54 |
|
|
49 |
|
|
1.2 |
Проєкт розділу КМ стадії Р та КМД |
т |
54 |
|
|
49 |
|
|
Разом: |
|
|
|
|
|
|
|
|
2 |
Сталеві конструкції каркасу |
|||||||
2.1 |
Сталевий прокат2 |
т |
57 |
|
|
51 |
|
|
2.2 |
Виготовлення металоконструкцій |
т |
54 |
|
|
49 |
|
|
2.3 |
Метизи |
т |
1 |
|
|
1 |
|
|
2.4 |
Доставка |
т |
54 |
|
|
49 |
|
|
2.5 |
Монтаж |
т |
54 |
|
|
49 |
|
|
Разом: |
|
|
|
|||||
Всього по об'єкту: |
|
|
|
|||||
Вартість на 1 м2 площі (1764 м2): |
|
|
|
|||||
Вартість обох варіантів орієнтовно однакова та залежить від поточної вартості металопрокату та інших показників.
Терміни3виконання робіт (проектування/виготовлення/монтаж): 3-4 місяці
* Усереднені показники вимагають уточнення з урахуванням проведення тендерних процедур.
1 Металоємність конструкцій вказана без врахування витрат (за необхідності) на конструкції сходів, допоміжні конструкції для інженерного обладнання, стінові ригелі, тощо.
2 Витрати сталевого прокату вказані з врахуванням технологічних відходів, що орієнтовно складає 5%;
3 Терміни реалізації об’єкту не включають час на проходження експертизи та потребують уточнення враховуючи весь комплекс виконання проєктних та будівельно-монтажних робіт.
