Будівництво складського комплексу - концепція проекту
МЕТА КОНЦЕПЦІЇ
Визначити оптимальне конструктивне рішення каркасу та металоємність сталевих конструкцій
ЗАГАЛЬНІ ВІДОМОСТІ ТА ВИХІДНІ ДАНІ
- Площа забудови – 18 432 м2
- Розташування об'єкту – Київська область
- Клас відповідальності будівлі – СС2
- Строк експлуатації об’єкту - 60 років
- Ступінь вогнестійкості – II

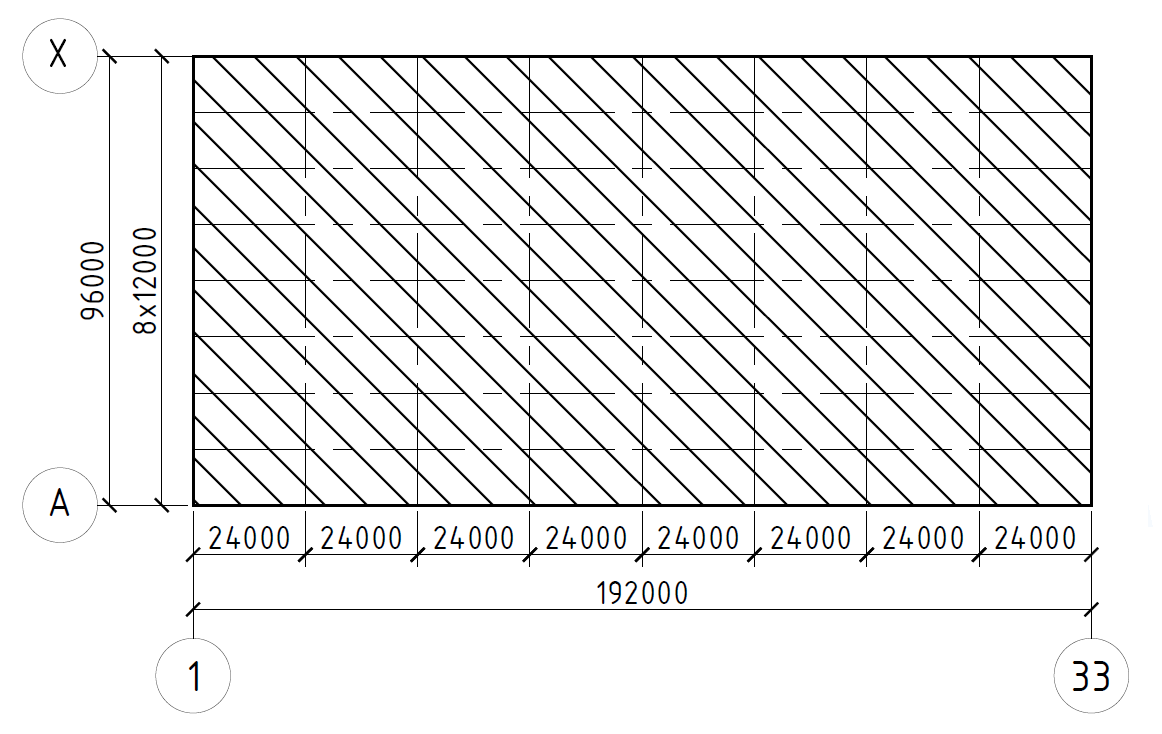

Загальна схема будівлі
В концепції проєкту розглядається варіант змішаного каркаса: залізобетонні колони і конструкції мезоніну та сталеві конструкції покриття. Враховуючи необхідність забезпечити вогнестійкість будівлі II ступеню застосування ферм покриття з профільних труб та залізобетонні колони являються найбільш економічно вигідним рішенням в порівнянні з повністю сталевим чи залізобетонним каркасом.

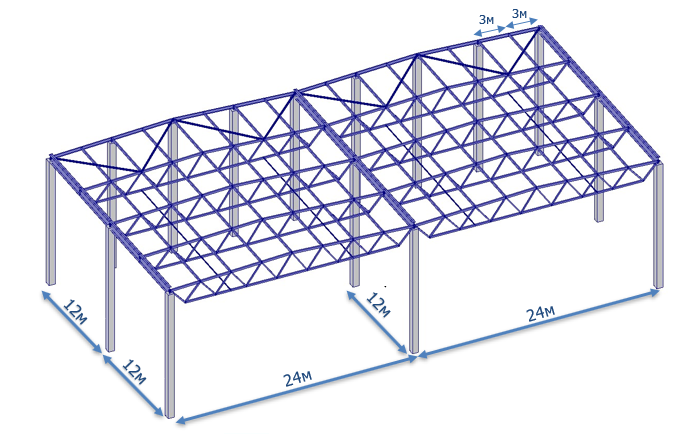

Загальний вигляд змішаного каркаса
ОСНОВНІ ПЕРЕВАГИ СТАЛЕВОГО ПОКРИТТЯ
Конкурента ціна:
низькі витрати сталі на покриття каркасу, приблизно 27 кг/м2, зниження вартості покриття в порівнянні з залізобетонним;
зменшення на 25-30% навантаження на колони і фундаменти від сталевого покриття у порівнянні з залізобетонним та можливе здешевлення залізобетонних конструкції каркасу (зменшення кількості паль, об’ємів бетону, арматури);
зменшення витрат на логістику та будівельну техніку.
Швидкість будівництва:
спрощення та пришвидшення монтажу профільованого настилу покриття по сталевим прогонам у порівнянні із влаштуванням настилу по залізобетонним прогонами;
висока технологічність та точність металоконструкцій, легкість монтажу;
будівництво може відбуватися в зимовий час без додаткових обмежень
КОНСТРУКТИВНІ РІШЕННЯ
Несучими конструкціями каркасу будівлі являються залізобетонні колони, жорстко защемлені у фундаментах та металоконструкції покриття. Сітка колон 24х12м, по периметру будівлі крок колон-6м.
Конструктивні рішення: схеми, розрізи-див. Додаток 1 (2арк.)
Конструкції покриття складаються з:
кроквяні безфасоночні ферми прольотом 24м із гнутозварних замкнених квадратних та прямокутних профілів встановлюються з кроком 6м на підкрокв’яні балки та на залізобетонні колони. Кріплення ферм шарнірне;
підкроквяні балки покриття прольотом 12м нерозрізні із зварного двотавру по залізобетонним колонам;
по торцям, встановлюються балки покриття із гарячекатаних швелерів або двотаврів;
прогони покриття із гарячекатаних швелерів із кроком 3м;
горизонтальні в’язі по верхнім та нижнім поясам ферм із круглої труби;
профільований лист покриття рекомендується розраховувати по нерозрізній схемі – висота 57-60мм, товщина 0,7-0,8мм;
для конструктивних елементів каркасу застосовуються наступні класи міцності сталі: С245, С355.
Фрагмент схеми:
Збір навантажень
№ п/п | Назва навантаження | Приведена товщина t, мм | Щільність ρ, кг/м³ | Характеристичне значення q, кг/м² | Коефіцієнт надійності за граничним навантаженням ɣfm | Граничне розрахункове значення q, кг/м² |
Покрівля: | ||||||
1 | Постійне навантаження, в т.ч. |
|
| 39,2 |
| 45,6 |
1.1 | ПВХ мембрана | 1,5 |
| 5,0 | 1,2 | 6 |
1.2 | Утеплювач | 50 | 180 | 9,0 | 1,2 | 10,8 |
1.3 | Утеплювач | 150 | 100 | 15,0 | 1,2 | 18 |
1.4 | Пароізоляція |
|
| 0,2 | 1,2 | 0,26 |
1.5 | Профлист |
|
| 10,0 | 1,05 | 10,5 |
2 | Змінні тривалі, в т.ч. |
|
| 30,0 |
| 39,0 |
2.1 | Обладнання та комунікації |
|
| 30 | 1,3 | 39 |
Покрівля основна - захисна навколо ліхтарів: | ||||||
1 | Постійне навантаження, в т.ч. |
|
| 72,4 |
| 85,4 |
1.1 | Керамічна плитка на клею | 10 | 2000 | 20,0 | 1,2 | 24 |
1.2 | Рубероїд 2шари | 8,4 |
| 10,4 | 1,2 | 12,48 |
1.3 | Плита OSB | 12 | 650 | 7,8 | 1,2 | 9,36 |
1.4 | Утеплювач | 50 | 180 | 9,0 | 1,2 | 10,8 |
1.5 | Утеплювач | 150 | 100 | 15,0 | 1,2 | 18 |
1.6 | Пароізоляція |
|
| 0,2 | 1,2 | 0,26 |
1.7 | Профлист |
|
| 10,0 | 1,05 | 10,5 |
2 | Змінні тривалі, в т.ч. |
|
| 30,0 | 39,0 | |
2.1 | Обладнання та комунікації |
|
| 30 | 1,3 | 39 |
Змінні короткочасні навантаження | ||||||
1 | Снігове |
|
| 163,1 | 1,04 | 170 |
2 | Вітрове |
|
| 40,8 | 1,04 | 42,4 |
ПРОТИПОЖЕЖНИЙ ТА АНТИКОРОЗІЙНИЙ ЗАХИСТ СТАЛЕВИХ КОНСТРУКЦІЙ
Відповідно до завдання будівля має ІI ступінь вогнестійкості, для якої необхідно забезпечити наступні класи вогнестійкості конструкцій каркасу:
- колони – R120 М0;
- елементи перекриття – REI45 М0;
- балки, ферми покриття – R30 М0;
- прогони покриття - RE 15M0.

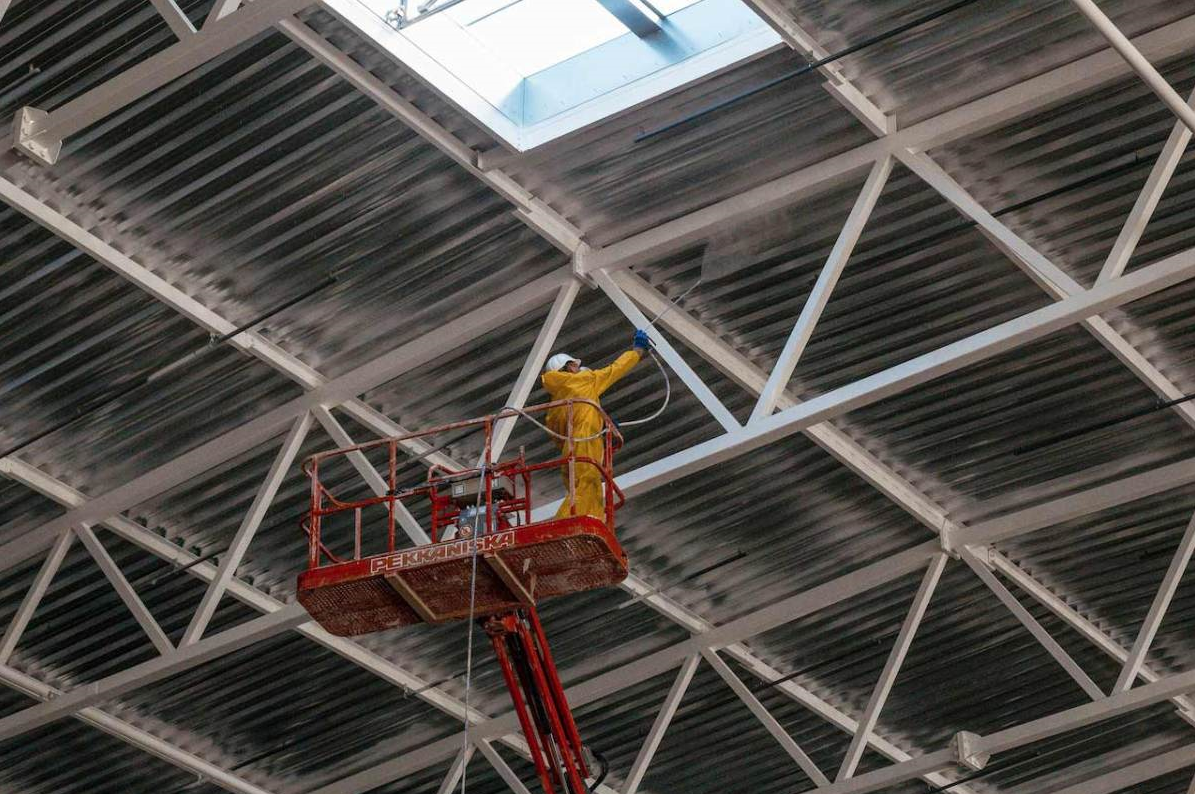

Приймається, застосування вогнезахисту елементів покриття (ферми, балки, в’язі) інтумесцентними реактивними засобами (вогнезахисними фарбами) з терміном експлуатації не менше 20 років. При цьому вибір матеріалу необхідно проводити з урахуванням оптимальних (як з точки зору технологічних, так і економічних) характеристик вогнезахисного матеріалу.
Для металевих конструкцій, які підлягають вогнезахисту, застосовується тимчасовий антикорозійних захист - грунтове покриття товщиною не менше 50мкм.
УКРУПНЕНІ ПОКАЗНИКИ* на площу забудови 18 4322 (96м*192м):
Економічні показники:
№ | Вид робіт | Одиниця виміру | Кількість1 | Вартість3 з ПДВ, грн | |
за одиницю | всього | ||||
Проєктні роботи | |||||
1.1 | Проєкт розділів КМ стадії П | т | 498 |
|
|
1.2 | Проєкт розділу КМ стадії Р та КМД | т | 498 |
|
|
Сталеві конструкції покрівлі 18 432м2 | |||||
2.1 | Сталевий прокат** | т | 523 |
|
|
2.2 | Виготовлення металоконструкцій | т | 498 |
|
|
2.3 | Метизи | т | 5 |
|
|
2.4 | Доставка металоконструкцій | т | 498 |
|
|
2.5 | Монтаж металоконструкцій | т | 498 |
|
|
2.6 | Вогнезахист**** |
|
|
|
|
Разом: |
| ||||
Всього по об'єкту: |
| ||||
Вартість будівництва на 1м2 площі забудови: |
| ||||
Терміни***** виконання робіт:
* Дані показники є орієнтовними і вимагають уточнення після узгодження всіх вихідних даних та розробки проєкту.
* Металоємність конструкцій вказана без врахування витрат на: профнастил покрівлі, другорядні конструкції (драбини, сходи, рамки під обладнання, ліхтарі, стінові ригелі), конструкції для влаштування протипожежних стін, тощо;
** Витрати сталевого прокату вказані з врахуванням технологічних відходів, що орієнтовно складає 5%;
*** При розробці концепції надається актуальна орієнтовна вартість матеріалів і робіт;
**** У вартість вогнезахисту включено витрати на матеріали і роботу.
****** Терміни реалізації об’єкту не включають час на проходження експертизи та потребують уточнення враховуючи весь комплекс виконання проєктних та будівельно-монтажних робіт;
****** За умови розробки робочої документації стадії Р та КМД в одну стадію.
